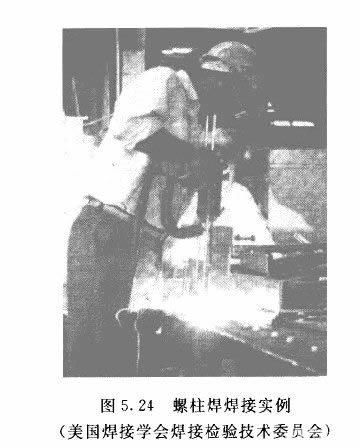

螺柱電弧焊（SW）是利用金屬螺柱（可類似零件）與板狀工件之間的電弧實現焊接的一種電弧焊方法。這種方法不使用填充金屬，可使用或不使用保護氣體或焊劑，一般使用環繞螺柱端部的瓷環進行局部保護，通常在結合表面充分熔化的瓷環進行局部保護，通常在結合表面充分熔化施加一定的壓力。這種方法是20世紀30年代發明的。圖5.24示出了螺柱焊焊接實例。螺柱焊有多種形式。
     （1）螺柱焊的基本原理
     有很多人對螺柱焊是否是真正的電弧焊表示懷疑。這種方法的應用領域非常窄，而且具有與上述種電弧焊方法不同的金屬連接過程。這種方法僅用于將一個預制螺柱（或類似零件）的一端焊接到工件上，它事實上是電弧焊和鍛的組合方式。焊接過程分為兩步；首先螺柱端部與工件接觸，通電后使電弧引燃，加熱并熔化螺柱端部和工件的連接表面；螺柱端部和工件的連接表面充分熔化后，斷電并立即施加一定的壓力，將螺柱壓向工件。熔化的螺柱端部與工件表面上的熔池熔合，凝固后實現連接。通常利用一個環繞在螺柱端部的瓷環進行局部保護，或利用涂覆在螺柱端部的一定成分的焊劑進行保護。

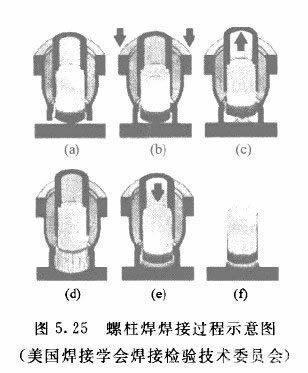

      圖5.25為螺柱焊焊接過程示意圖。首先用螺柱焊焊槍夾住螺柱，降低焊槍，使螺柱與工件接觸（圖（a)和圖（b）}。按下焊槍上的觸發開關，接通焊接回路的電流。焊接電流觸發焊槍上的繼電器，驅動螺柱離開工件表面，引燃電弧{圖（c）、圖(d)}?？刂苹芈分械挠嫊r器開始對電弧燃燒進行計時。燃弧時間達到預定的時間后，切斷焊接電流，焊槍上的電磁線圈釋放，在彈簧力的作用下將螺柱太向工件表面上的熔池{圖（c)}。熔池凝固后形成焊縫。然后，焊槍釋放螺柱，瓷環破裂，露出焊縫{圖（f)}.
